بلبرینگ چیست؟
بلبرینگها همه جا در اطراف ما هستند. هر جسمی که پیچ میخورد، میچرخد یا حرکت میکند، احتمالاً یک بلبرینگ در خود دارد. این قطعات مکانیکی ساده، بیصدا و به عنوان قهرمانان پنهان ماشینآلات مدرن کار میکنند. یک ماشین معمولی برای عملکرد صحیح به حدود ۱۰۰ تا ۱۵۰ بلبرینگ نیاز دارد. بلبرینگها را در همه چیز پیدا خواهید کرد - از ماشینهای مسابقه اسباببازی که کودکان با آنها بازی میکنند تا موتورهای جت عظیم که ۱۰۰۰۰ بار در دقیقه در دمای بالای ۲۰۰ درجه سانتیگراد میچرخند.
صنعت ماشینآلات دو هدف اصلی را دنبال میکند: یاتاقانها با پشتیبانی و هدایت اجزای چرخان به انتقال حرکت کمک میکنند و نیروها را منتقل میکنند. آنها همچنین اصطکاک را به میزان قابل توجهی کاهش میدهند. داستان یاتاقانها با اولین ثبت اختراع فیلیپ وان در سال ۱۷۹۴ آغاز شد و فردریش فیشر با توسعه تولید دقیق در سال ۱۸۸۳ آن را فراتر برد. از آن زمان، مهندسان انواع مختلفی از یاتاقانها را برای حل چالشهای مکانیکی مختلف ایجاد کردهاند.
بلبرینگها، بلبرینگهای غلتکی و بلبرینگهای ساده که از سطوح تماس سایشی استفاده میکنند، هر کدام نقشهای منحصر به فردی را در ماشینآلات مدرن ایفا میکنند. این راهنمای کامل به شما نشان میدهد که بلبرینگها چگونه کار میکنند و کجا استفاده میشوند. این اجزای حیاتی، دقت، قابلیت اطمینان و دوام مورد نیاز را در همه جا - از قطارهای پرسرعت با سرعت ۳۰۰ کیلومتر در ساعت گرفته تا لوازم خانگی روزمره - ارائه میدهند.
بلبرینگها در چه مواردی استفاده میشوند؟ کاربردهای روزمره و صنعتی
بلبرینگها همه جا دیده میشوند - از دستگاههای ساده گرفته تا سیستمهای پیچیده. ممکن است متوجه آنها نشوید، اما این اجزا حرکت را در هر چیزی که میچرخد، میلغزد یا میچرخد، ممکن میسازند. آنها بخشی از بسیاری از صنایع هستند و تقریباً هر بخشی از زندگی مدرن ما را لمس میکنند.
خودرو: موتورها، چرخها، گیربکسها
خودروها بدون یاتاقانها کار نمیکنند، زیرا یاتاقانها اجزای حیاتی هستند که باعث میشوند سیستمهای خودرو به طور روان کار کنند. یک ماشین معمولی حداقل ۳۶ یاتاقان دارد و اکثر مدلها از تعداد بیشتری استفاده میکنند. این قطعات از هر چیزی که در سیستمهای انتقال قدرت و شاسی حرکت میکند، پشتیبانی میکنند.
یاتاقانهای موتور به چرخش میللنگ و اتصال قطعات متحرک با حداقل اصطکاک و سایش کمک میکنند. گیربکس از یاتاقانهای ساچمهای شیار عمیق، یاتاقانهای غلتکی استوانهای و یاتاقانهای غلتکی مخروطی استفاده میکند. این یاتاقانها بارها را به طور مساوی توزیع میکنند تا چرخدندهها در حین تحمل نیروها از همه جهات، به طور کامل درگیر شوند.
چرخها برای تحمل وزن خودرو و مدیریت نیروها هنگام ترمز یا شتابگیری به یاتاقانهای غلتکی مخروطی نیاز دارند. یاتاقانها را در سیستمهای فرمان، دینامها، پمپهای آب و کمپرسورهای AC - هر جایی که چیزی نیاز به چرخش داشته باشد - خواهید یافت.
هوافضا: موتورهای جت و ارابه فرود
یاتاقانهای هوافضا فقط باید در شرایط سخت کار کنند. یاتاقانهای موتور جت در دماهای بالاتر از ۲۰۰ درجه سانتیگراد (۴۰۰ درجه فارنهایت) و سرعتهای بیش از ۱۰۰۰۰ دور در دقیقه کار میکنند.بعد از ظهر برایشفتهای توربینبرخی حتی در درایوهای جانبی به 30،000 دور در دقیقه میرسند. یاتاقانهای سطح کنترل بال باید حتی در دماهای پایین مانند -55 درجه سانتیگراد (-67 درجه فارنهایت) نیز به طور قابل اعتمادی کار کنند.
ارابههای فرود از انواع مختلفی از یاتاقانها استفاده میکنند که بارهای عظیمی را در طول برخاستن، فرود آمدن و تاکسی کردن تحمل میکنند. این یاتاقانها شامل یاتاقانهای غلتکی مخروطی، یاتاقانهای ساچمهای و یاتاقانهای غلتکی هستند. سطوح کنترل هواپیما مانند شهپرها، بالابرها و سکانها برای حرکت دقیق که پروازها را پایدار و واکنشپذیر نگه میدارد، به یاتاقان نیاز دارند.
لوازم خانگی: پنکه، یخچال، ماشین لباسشویی
خانه شما بیش از آنچه فکر میکنید، یاتاقان دارد. یک خانه آمریکایی به طور متوسط حداقل پانزده وسیله برقی دارد که از آنها استفاده میکنند. این قطعات همان چیزی هستند که باعث میشوند بسیاری از دستگاههای روزمره کار کنند.
دیگ ماشین لباسشویی به دلیل وجود یاتاقانها به نرمی میچرخد و خشککن شما نیز به همین شکل کار میکند. یخچال شما در موتور کمپرسور و لولاهای درب خود از یاتاقان استفاده میکند. به اطراف نگاه کنید - پنکههای سقفی، جاروبرقیها، مخلوطکنها، غذاسازها، کولرهای گازی و حتی کشوهای آشپزخانه همگی برای کار کردن به یاتاقان نیاز دارند.
لوازم الکترونیکی شما نیز به یاتاقانها وابسته هستند. پخشکنندههای دیویدی، سیستمهای بازی، لپتاپها و هارد دیسکها، همگی از انواع مختلف یاتاقان برای قطعات چرخان خود استفاده میکنند. بدون یاتاقانهای خوب، این لوازم خانگی سر و صدا میکنند، کند میشوند یا کاملاً از کار میافتند.

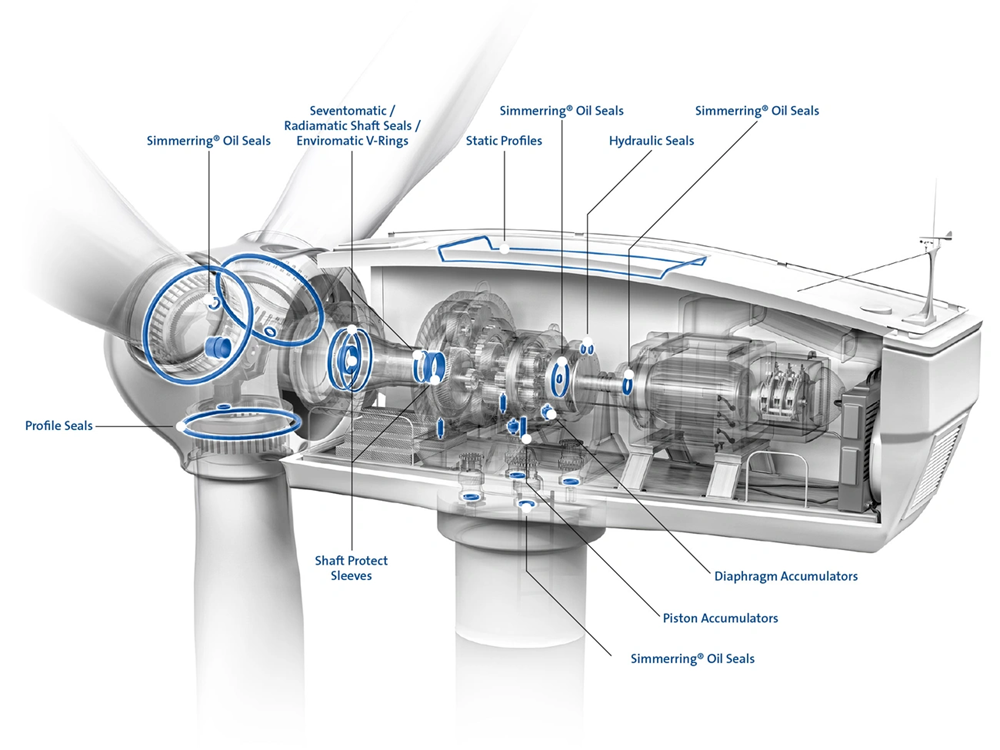

توربینهای بادی و سیستمهای انرژی تجدیدپذیر
توربینهای بادی از جمله سختترین آزمایشها برای یاتاقانها هستند. توربینهای مدرن از چندین نوع یاتاقان خاص در سراسر ساختار خود استفاده میکنند که هر کدام برای بارهای خاصی ساخته شدهاند.
یاتاقانهای شفت اصلی، توپی روتور را به گیربکس متصل میکنند و بارهای بزرگ ناشی از نیروی باد را تحمل میکنند. این یاتاقانها معمولاً یاتاقانهای غلتکی بزرگ کروی، مخروطی یا استوانهای هستند. پرههای توربین زاویه خود را با استفاده از یاتاقانهای گام تنظیم میکنند، در حالی که یاتاقانهای یاو به کل توربین اجازه میدهند تا رو به باد بچرخد.
گیربکس دارای انواع مختلفی از یاتاقان است که نیروها و سرعتها را هنگام ارسال نیرو از روتور به ژنراتور مدیریت میکنند. یاتاقانهای ژنراتور ضمن تحمل نیروها و بارهای منحصر به فرد، از چرخش شفت پشتیبانی میکنند. این قطعات در کنار هم، حتی در شرایط سخت، باد را به برق تبدیل میکنند.
نحوه کار یاتاقانها: ساختار، حرکت و عملکرد
یاتاقانها از طریق اصول طراحی شگفتآور و سادهای کار میکنند. عملکرد اصلی آنها به قطعات اجازه میدهد فقط در جهتهای خاص حرکت کنند و در عین حال اصطکاک بین اجزای متحرک را کاهش میدهند. بررسی نحوه عملکرد یاتاقانها به ما کمک میکند تا بفهمیم که چرا آنها در ماشینآلات مدرن بسیار مهم هستند.

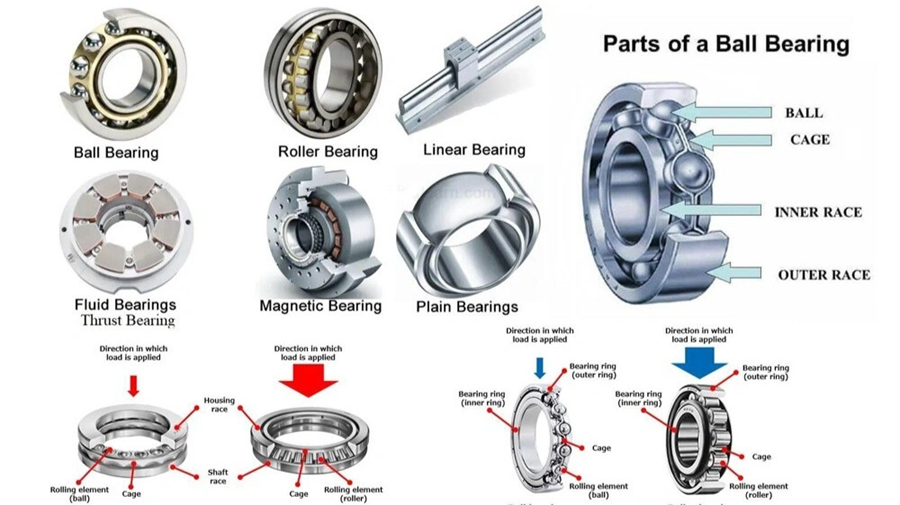

ساختار پایه: حلقهها، توپها/غلتکها، قفس
چهار جزء اصلی در اکثر یاتاقانها با هم کار میکنند. حلقه داخلی به یک شفت یا محور متصل میشود و حلقه بیرونی در یک ساختار محفظه قرار میگیرد. عناصر غلتشی - چه گوی و چه غلتک - بین این حلقهها قرار میگیرند تا به حرکت کمک کنند. یک قفس (که جداکننده نیز نامیده میشود) عناصر غلتشی را به طور مناسب در فاصله مناسب نگه میدارد تا به یکدیگر برخورد نکنند.
مهندسان سطوح یاتاقان را با پرداخت بسیار صاف میسازند، به خصوص سطوح شیاردار که اجزای غلتشی در آن حرکت میکنند. این صافی اهمیت دارد زیرا نیروهای تماسی بین اجزای غلتشی و حلقهها میتوانند به فشارهایی تا 300000 psi (2GPa) برسند.
یاتاقانها برای عملکرد خوب به روانکاری مناسب نیاز دارند. روغن یک لایه نازک ضربهگیر بین اجزای غلتشی و شیارها ایجاد میکند که معمولاً ضخامتی بین 0.00002 تا 0.00004 اینچ دارد. این لایه میکروسکوپی با جلوگیری از تماس مستقیم سطوح فلزی، باعث افزایش طول عمر یاتاقانها میشود.
نحوه پشتیبانی از حرکت: غلتیدن در مقابل سر خوردن
یاتاقانها از دو روش اصلی برای کاهش اصطکاک استفاده میکنند: غلتشی و لغزشی.یاتاقانهای غلتشیکه شامل انواع گوی و غلتک میشوند، اصطکاک لغزشی را به اصطکاک غلتشی تبدیل میکنند. این تغییر حرکت را آسانتر میکند زیرا غلتیدن مقاومت کمتری نسبت به لغزش ایجاد میکند.
یاتاقانهای ساده (یاتاقانهای کشویی) با استفاده از سطوح ساییده شده با روانکننده، به طور متفاوتی کار میکنند. اگرچه اصطکاک بیشتری نسبت به یاتاقانهای غلتشی دارند، یاتاقانهای ساده برای بارهای سنگین، جذب ضربه و عملکرد بیصدا بهتر عمل میکنند.
تفاوت در عملکرد واضح است. یاتاقانهای غلتشی راحتتر شروع به حرکت میکنند زیرا اجزای غلتشی آنها حرکت نرمتر و با مقاومت کمتری ایجاد میکنند. این امر آنها را برای زمانی که به راندمان بهتر و اتلاف توان کمتر نیاز دارید، ایدهآل میکند.
یاتاقانهای شعاعی در مقابل یاتاقانهای کف گرد: جهت بار توضیح داده شده است
جهت بار تعیین میکند که کدام یاتاقان بهترین عملکرد را دارد. نیروهای وارد بر یاتاقانها به دو نوع اصلی تقسیم میشوند - شعاعی و محوری (رانشی) - و بسیاری از کاربردها به تکیهگاه برای هر دو نیاز دارند.
بارهای شعاعی، اغلب از وزن اجزا در ماشینآلات افقی، عمود بر محور شفت وارد میشوند. این نیروها به صورت ناهموار در سراسر اجزای غلتشی به صورت منحنی زنگولهای پخش میشوند و قویترین نیرو درست زیر نقطه بار قرار دارد. یاتاقانهای شعاعی این نیروهای جانبی را تحمل میکنند.
بارهای محوری (تراست) به موازات محور شفت وارد میشوند. این بارها معمولاً به طور مساوی در سراسر اجزای غلتشی پخش میشوند، اگرچه بارهای محوری خارج از مرکز میتوانند نیروهای چرخشی ایجاد کنند. یاتاقانهای تراست در مدیریت این نیروهای موازی عالی هستند.
بیشتر کاربردها بارهای شعاعی و محوری را با هم ترکیب میکنند. مهندسان برای این موارد از فرمولهای خاصی استفاده میکنند: P = XFr + YFa. در اینجا، P بار معادل دینامیکی یاتاقان، Fr بار شعاعی واقعی و Fa بار محوری را نشان میدهد. مقادیر X و Y بر اساس نوع یاتاقان و نسبت نیروها تغییر میکنند.
این اصول به مهندسان کمک میکند تا یاتاقان مناسب را برای هر کار انتخاب کنند، که تضمین میکند ماشینها به طور روان، قابل اعتماد و کارآمد کار میکنند.
انواع بلبرینگ: انتخاب بلبرینگ مناسب برای کار
انتخاب بلبرینگ مناسب به معنای درک این است که چه چیزی هر نوع را خاص میکند. طرحهای مختلف بلبرینگ در شرایط خاص بهترین عملکرد را دارند و نقاط قوت خاص خود را دارند.
بلبرینگهای شیار عمیق
بلبرینگهای شیار عمیق، در دسترسترین نوع بلبرینگ در بازار هستند زیرا در بسیاری از موقعیتها به خوبی کار میکنند. این قطعات به نرمی و با اصطکاک کم کار میکنند و سر و صدا یا لرزش بسیار کمی ایجاد میکنند که به آنها اجازه میدهد با سرعت بالا بچرخند. آنها میتوانند بارهای شعاعی و محوری را از هر جهتی تحمل کنند، که باعث انعطافپذیری بالای آنها میشود. طراحی ساده آنها نسبت به سایر انواع بلبرینگ به نگهداری کمتری نیاز دارد.
این یاتاقانها را میتوانید در موتورهای الکتریکی، ماشینهای لباسشویی، تهویهها و لوازم خانگی که عملکرد روان و قابل اعتماد اهمیت دارد، پیدا کنید. آنها در اشکال مختلفی - تک ردیفه، دو ردیفه، استیل ضد زنگ و نسخههای محافظ - عرضه میشوند، به این معنی که تقریباً برای هر کاربرد عمومی مناسب هستند.
یاتاقانهای غلتکی مخروطی و استوانهای
یاتاقانهای غلتکی مخروطی دارای غلتکهای مخروطی هستند که بین شیارهای زاویهدار قرار گرفتهاند. این چیدمان به آنها کمک میکند تا نیروهای شعاعی بزرگ را در حین تحمل بارهای محوری در یک جهت تحمل کنند. این یاتاقانها به صورت جفت بهترین عملکرد را دارند تا نیروهای محوری را از هر دو جهت تحمل کنند، که آنها را برای توپی چرخ و گیربکس خودرو ایدهآل میکند.
یاتاقانهای غلتکی استوانهای یک تماس خطی بین قطعات غلتشی و شیارهای غلتشی خود ایجاد میکنند تا تنش را بهتر پخش کنند. این طراحی به آنها ظرفیت بار شعاعی چشمگیری میدهد. در حالی که آنها عمدتاً بارهای شعاعی را تحمل میکنند، برخی از مدلها میتوانند نیروهای محوری کوچک را نیز تحمل کنند. قطعات آنها به راحتی از هم جدا میشوند، که در صورت نیاز به نصب یا تعمیر آنها در نقاط تنگ، مفید است.
یاتاقانهای غلتکی سوزنی و کروی
یاتاقانهای غلتکی سوزنیاز غلتکهای استوانهای بسیار نازکی استفاده کنید که طول آنها سه تا ده برابر عرضشان باشد[18]اگرچه کوچک هستند، اما میتوانند بارهای بزرگتری را نسبت به بسیاری از بلبرینگها تحمل کنند. طراحی باریک آنها فضای بیشتری برای شفتهای بزرگتر باقی میگذارد که در مواقع کمبود فضا بسیار مفید است. آنها را در گیربکسهای خودرو، چرخدندههای سیارهای و شاتونها خواهید دید.
یاتاقانهای غلتکی کروی از غلتکهای بشکهای شکل استفاده میکنند که در برابر یک مسیر منحنی حلقه بیرونی کار میکنند. این طراحی به آنها اجازه میدهد تا خود را تنظیم کنند و ناهمترازی بین شفت و محفظه را تا 0.15 درجه اصلاح کنند. آنها میتوانند بارهای شعاعی بسیار سنگین و نیروهای محوری بزرگ را در هر دو جهت تحمل کنند. این ویژگیها آنها را برای ماشینآلات سنگین، تجهیزات معدن و توربینهای بادی ایدهآل میکند.
یاتاقانهای کشویی و یاتاقانهای محیطی ویژه
یاتاقانهای لغزشی با استفاده از سطوح روانکاری شده که مستقیماً با هم در تماس هستند، متفاوت از یاتاقانهای غلتشی عمل میکنند. آنها به سه روش کار میکنند: مرزی (سطوح در تماس)، لایه روغنی مختلط (تا حدی جدا از هم) و لایه روغنی کامل (کاملاً جدا از هم). اگرچه آنها اصطکاک بیشتری نسبت به یاتاقانهای غلتشی ایجاد میکنند، اما در کارهای با بار زیاد و سرعت کم که نیاز به پایداری و حداقل نگهداری دارند، بسیار مناسب هستند.
برخی از یاتاقانها بهطور خاص برای محیطهای سخت ساخته شدهاند. یاتاقانهای سرامیکی و فولادی ضد زنگ در برابر خوردگی مقاوم هستند، در حالی که یاتاقانهای هیبریدی، ساچمههای سرامیکی را با حلقههای فولادی ترکیب میکنند تا در محیطهای گرم یا دارای بار الکتریکی کار کنند. این یاتاقانهای ویژه، عملکرد روان دستگاهها را در فرآوری مواد غذایی، تجهیزات پزشکی، تولید نیمههادیها و سایر محیطهای چالشبرانگیز تضمین میکنند.
نحوه انتخاب یاتاقان: ملاحظات مهندسی
انتخاب یاتاقان مناسب نیاز به بررسی کامل چندین عامل مهندسی دارد که بر عملکرد و طول عمر تأثیر میگذارند. مهندسان باید متغیرهای متعددی را تجزیه و تحلیل کنند تا از عملکرد بهینه یاتاقان در شرایط عملیاتی خاص اطمینان حاصل شود.
نوع و جهت بار
ویژگیهای بار، اساس انتخاب بلبرینگ هستند. بلبرینگهای غلتکی میتوانند بارهای سنگینتری را نسبت به بلبرینگهای ساچمهای هماندازه تحمل کنند. انواع اصلی جهت بار عبارتند از:
- بارهای شعاعی (عمود بر محور شفت)
- بارهای محوری (موازی با محور شفت)
- بارهای ترکیبی (هر دو مؤلفه شعاعی و محوری)
نسبت بین اجزای محوری و شعاعی، بهترین نوع یاتاقان را تعیین میکند. یاتاقانهای ساچمهای شیار عمیق برای بارهای ترکیبی با اجزای محوری سبک به خوبی کار میکنند. یاتاقانهایی با زاویه تماس بزرگتر، مانند تماس زاویهای یا یاتاقانهای غلتکی مخروطی، با افزایش بارهای محوری ضروری میشوند. زاویه تماس مستقیماً با ظرفیت بار محوری مرتبط است - زوایای بالاتر به معنای ظرفیت بیشتر هستند.
محدودیتهای سرعت و دما
دمای کارکرد مستقیماً بر قابلیت سرعت یاتاقان تأثیر میگذارد. مشخصات محصول دو رتبهبندی مهم را فهرست میکند: سرعت مرجع (بر اساس شرایط حرارتی) و سرعت حدی (بر اساس محدودیتهای مکانیکی).
روانکاری مناسب با نزدیک شدن به سرعت نهایی یاتاقان حیاتی میشود. یاتاقانهای ساچمهای به دلیل اصطکاک کمتر، سرعتهای بالاتری را نسبت به یاتاقانهای غلتکی تحمل میکنند. کاربردهای پرسرعت ممکن است به جای گریس به روانکاری با روغن نیاز داشته باشند.
محدودیتهای دمایی ناشی از پایداری ابعادی اجزا، جنس قفس، خواص آببندی و ویژگیهای روانکننده است. دماهای بالا میتواند روانکنندهها را تجزیه کرده و ویسکوزیته را کاهش دهد که ممکن است منجر به تماس فلز با فلز شود.
روانکاری و شرایط محیطی
یک لایه نازک (معمولاً با ضخامت 0.00002 تا 0.00004 اینچ) که توسط روانکاری ایجاد میشود، اجزای متحرک را از هم جدا میکند. ویسکوزیته نقش مهمی در انتخاب روانکار ایفا میکند - ویسکوزیته ناکافی از تشکیل مناسب لایه نازک جلوگیری میکند، در حالی که ویسکوزیته بیش از حد باعث افزایش اصطکاک و اتلاف انرژی میشود.
عوامل محیطی به طور قابل توجهی بر عملکرد یاتاقان تأثیر میگذارند. خوردگی و سایش سریع ناشی از رطوبت و نم است. گرد و غبار، آلودگی و مواد شیمیایی به سطوح یاتاقان آسیب میرسانند و کیفیت روانکار را کاهش میدهند. یاتاقانهایی با مواد تخصصی یا طرحهای آببندی شده در محیطهای سخت بهترین عملکرد را دارند.
تناسب، پیش بارگذاری و استحکام
پیشبار - بار از پیش تعیینشدهای که به یاتاقانها اعمال میشود - سختی و دقت را افزایش میدهد. مزایای آن شامل هدایت بهتر شفت، صدای کمتر و عمر مفید بیشتر است. پیشبار بیش از حد، اصطکاک را افزایش داده و عمر یاتاقان را کوتاه میکند.
یاتاقانهای غلتکی استحکام بیشتری نسبت به یاتاقانهای ساچمهای ارائه میدهند. یاتاقانهای کامل (بدون قفس) از معادلهای قفسدار سفتتر هستند. چیدمانهای پشت به پشت به دلیل فاصله بیشتر بین مراکز بار، استحکام بیشتری ارائه میدهند.
نیروی پیشبار بهینه، سختی، عمر یاتاقان و قابلیت اطمینان عملیاتی را متعادل میکند.
خرابیهای رایج بلبرینگ و نحوه جلوگیری از آنها
یاتاقانهای باکیفیت برای دوام ساخته شدهاند، اما در نهایت بدون مراقبت و نگهداری مناسب از کار میافتند. شما میتوانید با دانستن علائم هشدار دهنده، علت وقوع آنها و نحوه جلوگیری از مشکلات، عمر یاتاقان را افزایش داده و از خرابیهای پرهزینه تجهیزات جلوگیری کنید.
علائم خرابی بلبرینگ
پیدا کردن زودهنگام یاتاقانهای خراب، هم در زمان و هم در هزینه صرفهجویی میکند. اولین نشانهی وجود مشکل معمولاً از صداهای عجیب و غریب ناشی میشود. صداهای جیغ، سایش یا کلیک اغلب به این معنی است که یاتاقانهای شما نیاز به روانکاری دارند. علاوه بر این، لرزش بیش از حد اغلب به آلودگی، عدم تنظیم یا خرابی روانکار اشاره دارد.
تغییرات دما یک علامت هشدار حیاتی هستند. یاتاقانهای خوب روغنکاری شده باید زیر ۱۸۰ درجه فارنهایت (۸۲ درجه سانتیگراد) کار کنند. هر دمایی بالای ۲۵۰ درجه فارنهایت نیاز به توجه فوری دارد. اگر دما به ۳۰۰ درجه فارنهایت برسد، تجهیزات شما نیاز به خاموش کردن اضطراری دارند تا از خرابی کامل جلوگیری شود.
با یک نگاه سریع میتوان تغییر رنگ آبی یا قهوهای روی گویها و شیارها را مشاهده کرد که نشاندهندهی خرابی روانکننده است. نشت روانکننده، الگوهای سایش عجیب یا آسیبهای قابل مشاهده، نشانههایی از خرابی قریبالوقوع هستند.
علل: آلودگی، عدم تنظیم، روانکاری ضعیف
آلودگی منجر به بسیاری از خرابیهای اولیه یاتاقانها میشود. ذرات ریز میتوانند خسارات بزرگی وارد کنند - حتی ذراتی به کوچکی ۵ میکرون با ایجاد سایش و خستگی، عمر یاتاقان را به طور قابل توجهی کاهش میدهند. فشار بین ساچمهها و شیارها میتواند به ۲۰۰۰۰۰ psi برسد. این مسئلهی بزرگی است زیرا به این معنی است که یاتاقانها، حتی با وجود ساختار فولادی سختشدهشان، به طرز شگفتآوری در برابر آلودگی آسیبپذیر هستند.
ناهمترازی، بار را به جای توزیع در سراسر سطوح یاتاقان، به طور ناهموار پخش میکند. این امر خستگی سطح را تسریع میکند و گرمای زیادی ایجاد میکند. ناهمترازی زاویهای به طور خاص بر لبهها، جایی که تنها بخشی از یاتاقان بار را تحمل میکند، فشار وارد میکند.
مشکلات روانکاری حدود ۸۰٪ از خرابیهای یاتاقانها را تشکیل میدهند. روانکاری ناکافی، انتخاب نادرست روانکار یا خرابی ناشی از دمای بالا، همگی منجر به خرابی زودهنگام میشوند. لایه روانکار - که فقط ۰.۰۰۰۰۲ تا ۰.۰۰۰۰۴ اینچ ضخامت دارد - جدایی لازم را بین قطعات متحرک ایجاد میکند.
نکات نگهداری پیشگیرانه
بررسیهای منظم، اساس نگهداری خوب از یاتاقانها هستند. شما باید مرتباً مراقب سر و صدا، لرزش، دما و شرایط روغنکاری باشید. بررسیهای بصری میتوانند نشتی، تغییر رنگ یا سایش غیرمعمول را تشخیص دهند.
روشهای خوب روانکاری باعث میشود یاتاقانها عمر بسیار طولانیتری داشته باشند. همیشه از آنچه سازنده در مورد نوع، مقدار و زمان تعویض روانکار توصیه میکند، استفاده کنید. اگر دما از 70 درجه سانتیگراد بالاتر رفت، به ازای هر 15 درجه سانتیگراد افزایش دما، روانکار را دو برابر تعویض کنید.
کنترل آلودگی به چندین مرحله نیاز دارد. محل کار، ابزار و دستها باید در حین نصب تمیز بمانند. آببندهای مناسب را انتخاب کنید - میتوانید از آببندهای تماسی، آببندهای لابیرنتی غیرتماسی یا آببندهای مغناطیسی بسته به نحوه استفاده از آنها استفاده کنید. محفظههای ریختهگری شده ممکن است برای جلوگیری از ورود ذرات به رنگ آببندی مقاوم در برابر روغن نیاز داشته باشند.
نصب صحیح بلبرینگها از بسیاری از خرابیها جلوگیری میکند. آنها را تا زمانی که آماده نصب هستید، در بستهبندی اصلی نگه دارید. سطوح جفت شدن را به خوبی تمیز کنید و هرگونه برآمدگی را از بین ببرید. بلبرینگهای خودتنظیم ممکن است در مواردی که عدم تراز میتواند مشکلساز باشد، بهترین عملکرد را داشته باشند.
نتیجهگیری
بلبرینگها به عنوان یکی از اساسیترین اجزای مهندسی هستند که بخشهای بیشماری از دنیای مدرن ما را تغذیه میکنند. این قطعات مهندسیشدهی دقیق در پشت صحنه در همه چیز، از اسباببازیهای کودکان گرفته تا توربینهای بادی عظیم، کار میکنند. آنها میدانند که چگونه اصطکاک را در حین تحمل بارها کاهش دهند، که این امر آنها را در هر سیستمی با حرکت چرخشی یا خطی حیاتی میکند.
انواع مختلف یاتاقانها بر اساس طراحی منحصر به فرد خود، اهداف خاصی را دنبال میکنند. یاتاقانهای ساچمهای به شما تطبیقپذیری و اصطکاک کم میدهند، در حالی که انواع غلتکی بهترین عملکرد را در بارهای سنگین دارند. انتخاب صحیح به جهت بار، نیاز به سرعت، شرایط محیطی و تناسب مناسب بستگی دارد. مهندسان باید این عوامل را متعادل کنند تا بهترین عملکرد و طول عمر را داشته باشند.
همچنین دانستن الگوهای خرابی رایج برای جلوگیری از خرابی مفید است. بیشتر خرابیهای یاتاقان ناشی از کثیفی، عدم تنظیم یا روانکاری ضعیف است - نه از نقص طراحی. مراحل نصب صحیح، بررسیهای منظم و روانکاری مناسب، عمر یاتاقان را تا حد زیادی افزایش میدهد.
ماشین، لوازم خانگی و هواپیماهای شما همگی با دهها - شاید حتی صدها - یاتاقان کار میکنند. این قطعات مکانیکی ساده، قهرمانان خاموش دنیای فناوری ما هستند. پیشرفت آنها از طریق مواد و تولید بهتر، آینده ماشینآلات را در هر رشتهای شکل خواهد داد. یاتاقانها فقط دستاوردهای مهندسی گذشته نیستند - آنها بخشهای کلیدی سیستمهای مکانیکی فردا نیز هستند.
نکات کلیدی
شناخت یاتاقانها برای مهندسان و هر کسی که با سیستمهای مکانیکی کار میکند بسیار مهم است، زیرا این اجزا تقریباً تمام حرکات چرخشی را در ماشینآلات مدرن امکانپذیر میکنند.
• یاتاقانها با تبدیل حرکت لغزشی به حرکت غلتشی، اصطکاک را کاهش میدهند و ضمن پشتیبانی از بارها، چرخش روان را در همه چیز، از موتور خودرو گرفته تا توربینهای بادی، امکانپذیر میسازند.
• بلبرینگ ها را برای تطبیق پذیری و سرعت های بالا، بلبرینگ های غلتکی را برای بارهای سنگین و انواع تخصصی را بر اساس جهت بار و شرایط محیطی انتخاب کنید.
• انتخاب صحیح یاتاقان مستلزم ارزیابی نوع بار، محدودیتهای سرعت، محدوده دما و عوامل محیطی مانند آلودگی و رطوبت است.
• از طریق روانکاری مناسب، کنترل آلودگی، نصب صحیح و پایش منظم صدا، ارتعاش و دما، از ۸۰ درصد خرابیهای یاتاقانها جلوگیری کنید.
• کاربردهای مدرن نیازمند یاتاقانهایی هستند که تحت شرایط سخت کار کنند - از موتورهای جت در دمای ۲۰۰ درجه سانتیگراد و سرعت ۱۰۰۰۰+ دور در دقیقه گرفته تا قطعات الکترونیکی دقیق که به حداقل لرزش نیاز دارند.
کلید موفقیت در پیادهسازی یاتاقان، تطبیق نوع یاتاقان مناسب با شرایط عملیاتی خاص و در عین حال حفظ شیوههای نصب و نگهداری مناسب در طول عمر مفید قطعه است.
سوالات متداول
سوال ۱. وظیفه اصلی یاتاقانها در سیستمهای مکانیکی چیست؟یاتاقانها دو عملکرد کلیدی دارند: آنها اجزایی را که نسبت به یکدیگر میچرخند، پشتیبانی و هدایت میکنند و نیروها را ضمن کاهش قابل توجه اصطکاک، منتقل میکنند. این امر حرکت روان را در طیف وسیعی از کاربردها، از لوازم خانگی روزمره گرفته تا ماشینآلات صنعتی پیچیده، امکانپذیر میکند.
سوال ۲: چطور بفهمم یاتاقانهایم خراب شدهاند؟علائم خرابی یاتاقان شامل صداهای غیرمعمول (جیغ، سایش یا کلیک)، لرزش بیش از حد و افزایش دمای کارکرد است. بازرسی بصری ممکن است تغییر رنگ، نشت روان کننده یا الگوهای سایش غیرمعمول را نشان دهد. اگر متوجه هر یک از این علائم شدید، بررسی بیشتر برای جلوگیری از خرابی احتمالی تجهیزات مهم است.
Q3 انواع اصلی یاتاقان ها چیست و چگونه تفاوت می کنند؟انواع اصلی شامل بلبرینگ، بلبرینگ غلتکی و بلبرینگ ساده است. بلبرینگهای توپی همه کاره هستند و اصطکاک کمی ارائه میدهند که آنها را برای کاربردهای پرسرعت مناسب میکند. بلبرینگهای غلتکی در تحمل بارهای سنگینتر عالی هستند. بلبرینگهای ساده از سطوح کشویی استفاده میکنند و برای کاربردهای پربار و کم سرعت که نیاز به پایداری دارند، مناسب هستند.
Q4. یاتاقانها هر چند وقت یکبار باید روغنکاری شوند؟دفعات روغنکاری به کاربرد خاص، شرایط عملیاتی و توصیههای سازنده بستگی دارد. به عنوان یک قاعده کلی، یاتاقانهایی که در دماها یا سرعتهای بالاتر کار میکنند، نیاز به روغنکاری مکرر دارند. برای دماهای بالاتر از 70 درجه سانتیگراد، توصیه میشود به ازای هر 15 درجه سانتیگراد افزایش دما، فاصله زمانی تعویض روغن را به نصف کاهش دهید.
سوال ۵: چه چیزی باعث بیشتر خرابیهای یاتاقان میشود و چگونه میتوان از آنها جلوگیری کرد؟اکثر خرابیهای یاتاقان (حدود ۸۰٪) ناشی از آلودگی، عدم تنظیم یا روانکاری ناکافی است. استراتژیهای پیشگیری شامل تکنیکهای نصب مناسب، بازرسیهای منظم، تمیز نگه داشتن محیط کار، استفاده از محلولهای آببندی مناسب و پیروی از دستورالعملهای سازنده برای نوع و دفعات روانکاری است. اجرای این شیوهها میتواند عمر یاتاقان را به میزان قابل توجهی افزایش داده و از خرابیهای پرهزینه تجهیزات جلوگیری کند.
