소결 경화 대 기존 소결

소결 경화 대 기존 경화 소결 제조업체에 중요한 선택입니다. 소결 경화는 소결과 경화를 단일 단계로 통합하는 반면, 기존 소결은 별도의 열처리가 필요합니다. 이러한 차이는 작업 흐름, 비용 및 부품 품질에 영향을 미칩니다. 아래 표는 소결 경화를 통해 에너지 사용량이 35% 감소한 것을 보여주며, 이는 효율성 향상과 비용 절감을 의미합니다.

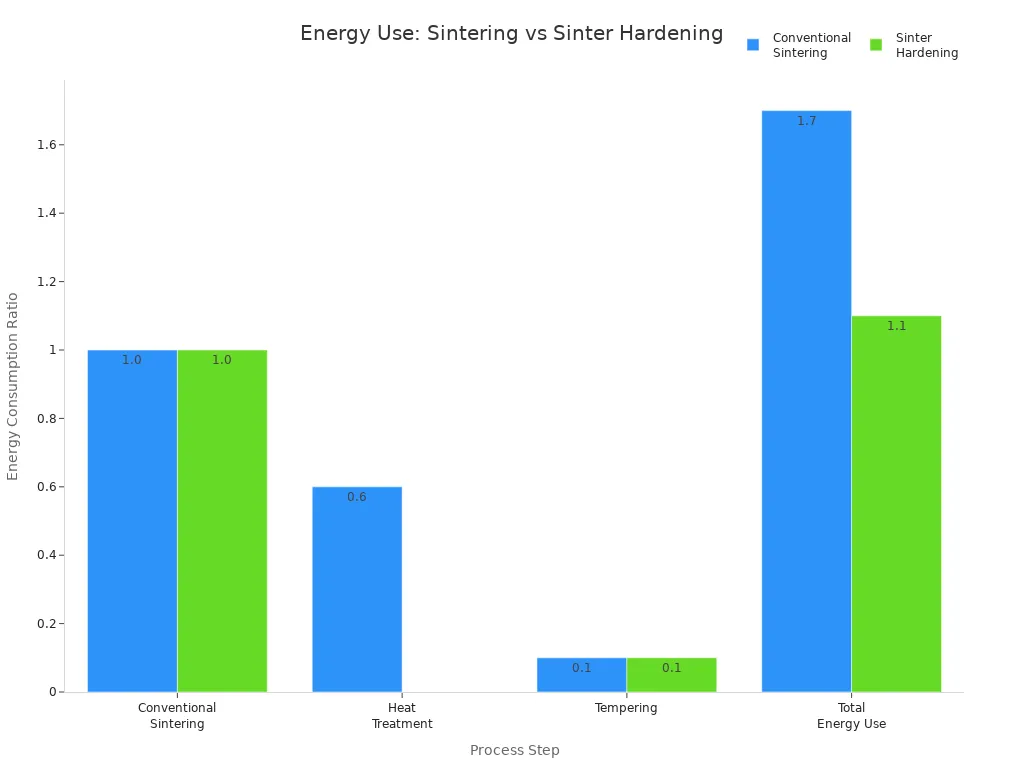

프로세스 단계	기존 소결 에너지 소비율	소결 경화 에너지 소비율
기존 소결	1.0	1.0
열처리	0.6	0
템퍼링	0.1	0.1
총 에너지 사용량	1.7	1.1

올바른 공정을 선택하면 최적의 부품 성능이 보장되고 특정 응용 프로그램 요구 사항을 충족할 수 있습니다.

주요 내용

• 소결 경화는 소결 및 경화를 하나의 단계로 결합하여 에너지와 시간을 절약하는 동시에 부품의 강도와 정확도를 향상시킵니다.
• 기존 소결 별도의 열처리 단계가 필요하므로 에너지 사용량, 노동력이 증가하고 부품 변형 위험이 증가합니다.
• 소결 경화는 다음을 생성합니다. 더 단단하고 강한 부분 급속 냉각으로 형성된 마르텐사이트 미세구조로 인해 피로 저항성이 더 우수합니다.
• 적절한 공정을 선택하는 것은 부품 요구 사항에 따라 달라집니다. 소결 경화는 고강도, 대량 생산 부품에 적합하고, 기존 소결은 복잡한 모양과 제어된 다공성에 적합합니다.
• 소결 경화는 에너지 사용을 줄이고 위험한 오일 담금질 폐기물을 없애 환경에 미치는 영향을 줄입니다.

소결 경화 vs. 기존 소결: 핵심 차이점

통합 강화 단계 vs. 개별 강화 단계

소결 경화와 기존 소결은 근본적인 차이점을 나타냅니다. 분말 야금소결 경화는 소결 및 경화 단계를 단일 공정으로 통합합니다. 특수 소결로와 특수 분말을 사용하여 이 공정을 구현합니다. 소결로는 분말 금속 같은 챔버 내에서 부품을 급속 냉각합니다. 이 급속 냉각은 마르텐사이트 미세 구조를 형성하여 높은 경도와 강도를 제공합니다. 이 공정은 재가열, 담금질, 템퍼링과 같은 2차 열처리를 필요로 하지 않습니다. 결과적으로 제조업체는 에너지를 절약하고 생산 시간을 단축하며 치수 제어를 개선할 수 있습니다.

반면, 기존 소결은 이러한 단계를 분리합니다. 소결 후 부품은 추가적인 열처리를 거칩니다. 여기에는 재가열, 오일 또는 가스 담금질, 그리고 원하는 경도에 도달하기 위한 템퍼링이 포함됩니다. 각 단계는 복잡성, 에너지 소비, 그리고 치수 변형 가능성을 증가시킵니다. 또한, 별도의 경화 단계는 오염 위험을 증가시키고 열처리 전후에 철저한 세척을 요구합니다. 소결 경화는 공정을 간소화하지만, 취성이 발생할 수 있으므로 경도와 인성의 균형을 맞추기 위해 템퍼링을 적용하는 경우가 있습니다.

참고사항: 소결 경화는 기존 열처리에 비해 최대 60%의 에너지 비용을 절감할 수 있으며, 비슷한 기계적 특성과 향상된 치수 정밀도를 제공합니다.

제조 워크플로에 미치는 영향

강화를 통합 소결 공정 제조 워크플로우를 혁신합니다. 소결 경화는 공정 단계를 줄여 생산을 간소화하고 취급을 최소화합니다. 이러한 통합으로 별도의 세척, 열처리, 오일 담금질, 그리고 담금질 후 세척이 필요 없게 됩니다. 결과적으로 병목 현상이 줄어들고 인력 요구량이 감소하여 워크플로우의 효율성이 더욱 향상됩니다.

• 소결로에 사용되는 탄소섬유 강화 탄소(C/C) 소재는 고온에서 높은 강도와 ​​낮은 밀도를 제공합니다. 이러한 특성 덕분에 사이클 시간을 늘리지 않고도 가열 및 담금질 사이클을 빠르게 진행하거나 소결로 부하를 늘릴 수 있습니다.
• C/C 소재는 왜곡을 최소화하여 구성 요소의 일관된 배치를 보장하고 가동 중지 시간을 줄여줍니다.
• 경화 과정을 통합함으로써 제조업체는 별도의 경화 단계와 관련된 추가적인 취급 및 왜곡 위험을 피할 수 있습니다.
• 간소화된 공정은 용광로 생산성을 향상시키고 생산 처리량 증가를 지원합니다.

다음 표는 주요 워크플로우 차이점을 요약한 것입니다.

측면	기존 소결(전통적인 PM)	소결 경화
프로세스 단계	여러 중간 단계: 열처리 전 세척, 열처리, 오일 담금질, 담금질 후 세척	즉각적인 가스 담금질과 함께 한 단계로 통합 소결 및 경화가 이루어지며 별도의 열처리, 오일 담금질 및 세척이 필요하지 않습니다.
병목 현상	세척 복잡성, 오일 드래그아웃(부품 무게의 2-3%), 연기, 에너지 소비, 여러 세척 작업	세척 및 열처리 단계를 제거하여 병목 현상을 줄였습니다. 오일 드래그아웃 및 연기가 줄어들었습니다. 가스 담금질로 인해 치수 제어가 더 좋아졌습니다.
노동 요구 사항	세척, 공정 제어 및 여러 단계 처리를 위한 상당한 노동력	간소화된 프로세스와 단계 감소로 인해 노동 강도가 낮아짐
에너지 소비	재가열 및 여러 세척 단계로 인해 더 높아짐	재가열 및 세척 단계를 제거하여 감소
공급망 및 일정	외부 열처리 작업에 따라 잠재적인 지연이 발생합니다.	공급망 문제와 일정 지연을 없애기 위해 내부적으로 운영을 유지합니다.
재료 요구 사항	경화성이 낮은 표준 합금	더 높은 경화성 합금이 필요합니다.
2차 작업	가공 후 경도가 낮아져 실현 가능성이 더 높습니다.	소결경화 직후 높은 경도로 인해 제한됨

부품 속성에 대한 영향

소결 경화와 일반 소결 중 어떤 방법을 선택하느냐에 따라 완제품의 특성이 직접적으로 달라집니다. 소결 경화는 급속 냉각을 통해 마르텐사이트 미세조직을 생성하여 더 높은 경도 기계적 강도가 향상됩니다. 또한, 이 공정은 기공률이 낮고 소결 넥(sintering neck)이 더 강한 더욱 균일한 미세 구조를 형성합니다.

재산	소결 부품(기존)	소결 경화 부품(가스 담금질)	메모/의견
경도(HV30)	360 - 400	>450	소결 경화는 마르텐사이트 미세구조를 생성하여 경도를 크게 높입니다.
충격 에너지(J/cm²)	~13 (대략)	~19 - 39	충격 에너지는 약 6 J/cm² 증가합니다. Ni 합금강은 가장 높은 충격 인성을 보입니다.
미세구조	혼합상, 종종 베이나이트 또는 페라이트	마르텐사이트, 더 균일한 미세구조	소결 경화강은 소결 넥이 강하고 기공이 적습니다.
피로 강도	낮추다	특히 Ni 합금으로 개선됨	Ni 합금은 피로 강도를 증가시키지만 Mn은 입자 간 취성으로 인해 효과가 떨어집니다.
밀도	팽창으로 인한 하강(Mn합금)	더 높은 밀도(Ni 및 MA 합금)	합금화와 결합된 소결 경화는 밀도와 기공 형태에 영향을 미칩니다.

소결 경화된 부품은 통합 공정 중에 마르텐사이트 기지 변태를 겪습니다. 소결 직후 불활성 가스 냉각을 통해 이러한 변태가 이루어집니다. 그 결과 생성된 미세조직은 마르텐사이트, 탄화물 석출, 그리고 잔류 오스테나이트 섬을 포함합니다. Ni가 풍부한 잔류 오스테나이트 섬은 충격 에너지를 흡수하여 인성을 향상시킵니다. 경도는 템퍼링 온도가 높아질수록 감소하는데, 이는 주로 마르텐사이트 기지의 변화 때문입니다. 특정 온도에서는 마르텐사이트 변태 및 탄화물 석출과 관련하여 템퍼 취성이 발생할 수 있습니다.

반면, 기존 소결 부품은 일반적으로 이러한 마르텐사이트 변태를 보이지 않습니다. 이러한 부품의 미세조직은 베이나이트나 페라이트와 같은 혼합상으로 구성되어 경도와 인성이 낮습니다. 미세조직의 차이는 최종 부품의 기계적 성질, 치수 안정성 및 성능에 직접적인 영향을 미칩니다.

소결 경화: 프로세스 및 결과

소결 경화 작동 방식

소결 경화는 분말 야금과 열처리를 하나의 간소화된 공정으로 결합하는 기술입니다. 제조업체는 금속 분말을 정밀한 형태로 압축한 후, 제어된 노에서 가열합니다. 노는 입자들을 결합시켜 견고한 구조를 형성할 수 있을 만큼 높은 온도에 도달합니다. 이후 불활성 가스를 이용한 급속 냉각이 즉시 진행됩니다. 이 냉각 과정을 통해 미세 구조가 변형되어 마르텐사이트 및 기타 경질 상이 생성됩니다. 이 공정은 별도의 담금질 및 템퍼링 단계가 필요 없습니다. 결과적으로 제조업체는 치수 제어를 개선하고 2차 가공의 필요성을 줄입니다. 또한, 소결 경화는 설계 유연성을 높이고 기공률이 낮은 고밀도 부품 생산을 가능하게 합니다.

주요 공정 매개변수는 소결 경화 부품의 최종 속성에 영향을 미칩니다.

• 소결 온도와 유지 시간은 밀도, 강도, 경도를 제어합니다.
• 압축 중 압력은 밀도와 기계적 성능을 증가시킵니다.
• 입자 크기는 확산 속도와 균일성에 영향을 미칩니다.
• 분말의 구성과 첨가제는 최종 미세구조와 특성을 결정합니다.
• 기체 분위기는 산화를 방지하고 표면 경도를 향상시킬 수 있습니다.

매개변수	역할/정의	최종 부품 속성에 대한 영향
온도	소결 동역학 및 결합 제어	밀도, 강도, 경도에 영향을 미칩니다.
체류 시간	소결 온도에서의 지속 시간	밀도와 입자 크기의 균형을 맞춥니다.
압력	소결 중 가해지는 힘	밀도와 강도가 증가합니다
입자 크기	분말 입자의 크기	균일한 밀도화를 촉진합니다
구성	분말소재 메이크업 및 첨가제	기계적 특성 및 균일성에 영향을 미칩니다.
기체 대기	소결 중 환경	산화 방지, 경도 향상
가열 속도	온도 증가 속도	균열 방지, 균일성 제어

주요 재료 및 합금

재료 선택은 소결 경화에 중요한 역할을 합니다. 몰리브덴(Mo)과 니켈(Ni) 합금강은 경화능이 향상됩니다. Ni 함량이 0.75%를 초과하고 Mo와 결합하면 경화능이 약 25%까지 향상될 수 있습니다. 이러한 시너지 효과로 인해 Ancorsteel 4300과 같은 Cr-Si-Ni-Mo 강은 소결 경화에 매우 적합합니다. 구리(Cu) 첨가 또한 공정에 도움이 됩니다. 소결 과정에서 구리는 기공을 채우는 일시적인 액상을 형성하여 기공률을 줄이고 밀도를 증가시킵니다. 이러한 개선은 인성을 향상시키고 기계적 강도FL-5305 및 Astaloy CrM과 같은 예비 합금화된 Cr-Mo 강은 2차 담금질 없이 베이나이트 또는 마르텐사이트 미세조직을 형성합니다. 이러한 합금은 향상된 인성, 치수 제어 및 비용 효율성을 제공합니다.

재료/합금	주요 합금 원소	미세 구조 달성	기계적 특성 및 이점
사전 합금화된 Cr-Mo 강(FL-5305)	크롬, 몰리브덴, 탄소(>0.4%)	베이나이트/마르텐사이트	강인성, 치수 제어, 비용 효율성
Cr–Si–Ni–Mo 강(Ancorsteel 4300)	크롬, 실리콘, 니켈, 몰리브덴	마르텐사이트	높은 경화성, 강도, 내마모성
구리 합금강	와 함께	다공성 감소, 밀도 증가	인성 향상, 밀도 증가

일반적인 결과 및 미세 구조

소결 경화 부품은 뚜렷한 미세 구조적 특징을 보입니다. 마르텐사이트가 조직을 지배하며, Mo, Ni, Cu, Cr과 같은 합금 원소의 작용으로 형성됩니다. 이러한 원소들은 적당한 냉각 속도에서도 경화를 가능하게 합니다. 이 공정은 높은 밀도와 낮은 기공률을 가진 부품을 생산하여 기계적 강도와 사용 수명을 직접적으로 향상시킵니다. 기공률과 기공 모양은 더 작고 규칙적인 기공이 성능과 내구성을 향상시키므로 여전히 중요합니다. 소결 분위기(종종 엔도가스)는 침탄 또는 탈탄에 영향을 미쳐 표면 특성에 영향을 미칩니다. 이러한 부품의 파단면은 종종 벽개와 같은 취성적 특징을 보이는데, 이는 미세 구조, 미세 경도, 탄소 구배와 관련이 있습니다. 분말 조성과 노 내 분위기를 신중하게 제어하면 최적의 미세 구조를 확보하여 우수한 경도, 인성, 그리고 내파괴성을 가진 부품을 얻을 수 있습니다.

팁: 일관된 공정 제어와 합금 선택은 소결 경화 부품의 경도, 인성 및 치수 정확도의 최상의 균형을 달성하는 데 필수적입니다.

기존 소결: 공정 및 결과

기존 소결의 작동 방식

기존 소결 금속 분말을 고체 부품으로 변환하는 과정은 잘 확립된 일련의 단계를 따릅니다. 이 공정은 먼저 윤활유를 제거하기 위해 용광로에서 부품을 400°F(200°C)에서 1200°F(500°C) 사이로 가열하는 탈루빙(delubing)으로 시작합니다. 마지막으로 탈루빙 산화물 환원을 통해 잔류 윤활유를 연소시키고 결합을 방해할 수 있는 산화물을 감소시킵니다. 그런 다음, 코어 소결 단계에서는 압축된 분말을 녹는점 바로 아래인 2000°F(1000°C) 이상으로 가열합니다. 이 온도는 고체 확산을 가능하게 하여 입자들을 서로 결합시킵니다. 제어된 냉각은 미세 구조를 안정화하고 부품의 무결성을 유지합니다. 마지막 냉각 단계에서는 부품을 실온으로 낮추어 변형을 완료합니다.

프로세스 단계/특징	기존 소결	소결 경화
주요 구역/단계	1. 윤활제 제거: 오염을 방지하기 위해 400~1200°F에서 윤활제를 제거합니다. 2. 윤활유 산화물 환원 완료: 남아 있는 윤활유를 태우고 산화물을 줄입니다. 3. 소결: 고체 확산을 위해 2000°F 이상으로 가열합니다. 4. 초기 냉각: 미세구조를 안정화합니다. 5. 최종 냉각: 실온까지.	소결 후 부품을 빠르게 냉각하기 위해 특별히 구성된 용광로를 사용합니다. 급속한 냉각은 마르텐사이트 미세구조 형성을 유도합니다. 용광로 후 템퍼링을 적용할 수 있습니다.
프로세스 집중	부품의 완전성을 유지하기 위해 고체 확산 접합과 제어된 냉각을 사용합니다.	급속 냉각을 통해 마르텐사이트 미세구조를 형성하여 강도와 경도를 향상시킵니다.
결과	점진적인 냉각을 통해 원하는 미세구조와 기계적 성질을 갖춘 완성품이 탄생합니다.	추가적인 소결 후 처리 없이도 더 강하고 단단한 부품을 비용 효율적으로 얻을 수 있습니다.

일반적으로 사용되는 재료

제조업체는 기존 소결 공정에서 다양한 소재를 사용합니다. 철과 강철 분말은 자동차 기어, 베어링, 구조 부품의 핵심 소재입니다. 스테인리스강은 내식성이 뛰어나 의료용 임플란트, 주방용품, 화학 처리 장비에 사용됩니다. 텅스텐과 텅스텐 카바이드는 절삭 공구와 항공우주 부품에 탁월한 경도를 제공합니다. 구리와 청동은 전기 접점, 부싱, 방열판에 적합하며, 뛰어난 전도성과 자가 윤활성을 제공합니다. 티타늄과 알루미늄은 강도 대 중량비와 생체 적합성으로 항공우주 및 의료 분야에 활용됩니다.

• 철 및 저합금강: 기어, 문장, 구조적 구성 요소
• 스테인리스강: 의료, 식품, 화학 장비
• 황동, 청동, 구리: 필터, 부싱, 전기 접점
• 알루미늄: 경량 자동차 및 항공우주 부품

참고사항: 재료 선택은 최종 부품의 기계적 특성, 내식성, 적용 적합성에 직접적인 영향을 미칩니다.

결과 속성 및 제한 사항

기존 소결법은 안정적인 밀도와 강도를 가진 부품을 생산하지만, 몇 가지 한계점도 있습니다. 이 공정은 느린 가열과 긴 체류 시간으로 인해 이트리아 안정화 지르코니아와 같은 재료에서 더 높은 상대 밀도와 굽힘 강도를 달성합니다. 그러나 마이크로파 소결과 같은 다른 방법보다 에너지 효율이 낮고 속도가 느립니다. 일반적인 소결 분위기에서는 크롬이나 바나듐과 같은 합금 원소가 질화물을 형성하여 효과를 감소시키고 기계적 특성을 제한할 수 있습니다. 일반적인 소결 온도는 합금 원소를 완전히 확산시키지 못해 불균일한 미세 구조와 성능 저하를 초래합니다. 더 높은 온도에서도 확산되지 않은 합금 섬이 남아 합금 첨가물을 완전히 활용하지 못할 수 있습니다. 이 공정은 기계적 강도와 내마모성에 중요한 기공의 라운딩을 최적화하거나 큰 기공을 제거하지 못합니다. 초고온 또는 마이크로파 소결과 비교할 때, 기존 소결법은 불완전한 균질화 및 기공률 제어로 인해 인장 강도, 항복 강도 및 연신율이 낮습니다.

• 고급 소결 방법보다 처리 속도가 느리고 에너지 소비가 더 높습니다.
• 합금 원소의 불완전한 확산으로 인해 미세 구조가 고르지 않음
• 잔류 기공 및 덜 효과적인 합금으로 인한 제한된 기계적 특성
• 소결 경화 또는 초고온 소결에 비해 전반적인 강도 및 인성이 낮음

팁: 최대 강도, 인성 또는 내마모성이 요구되는 응용 분야의 경우 제조업체는 고급 소결 기술이나 소결 후 처리를 고려해야 할 수도 있습니다.

소결 경화 대 기존 소결: 공정 비교

프로세스 단계 및 사이클 시간

제조업체는 소결 경화와 기존 소결을 평가할 때 공정 단계와 사이클 시간을 비교하는 경우가 많습니다. 소결 경화는 다음과 같은 장점을 결합하여 생산을 간소화합니다. 소결 및 경화 단일 용광로 사이클에서. 작업자는 미가공 부품을 로딩하고 고온에서 소결한 후 동일한 챔버 내에서 급속 냉각합니다. 이러한 접근 방식은 취급을 줄이고 별도의 열처리가 필요 없게 합니다. 전체 사이클 시간이 단축되어 처리량이 향상됩니다.

기존 소결 공정은 여러 단계가 필요합니다. 소결 후 부품을 냉각한 후 별도의 열처리 시설로 옮겨 담금질 및 템퍼링을 진행해야 합니다. 이러한 이송 과정은 지연을 초래하고 변형 위험을 증가시킵니다. 전체 공정 시간이 길어져 생산 일정이 지연될 수 있습니다.

에너지 사용 및 효율성

에너지 소비는 공정 선택에 중요한 역할을 합니다. 소결 경화는 별도의 열처리 사이클이 필요 없으므로 에너지 사용량이 줄어듭니다. 최근 연구에 따르면 저탄소 에너지 절약형 소결 공정은 기존 방식에 비해 소결 시간을 거의 22%, 전기 에너지 소비량을 56% 이상 단축할 수 있습니다. 에너지 사용률은 30.4%에서 93.8%로 향상되고 온도 균일도는 크게 향상됩니다.

소결 공정	소결 시간(분)	전기 에너지 소비량(kW·h)	에너지 이용률(%)	온도 균일성(°C)
기존 소결 공정	41	15.2	30.4	47.3(900°C), 48(1080°C)
저탄소, 에너지 절약 공정	32	6.63	93.8	8.7(900°C), 11.3(1080°C)

참고: 온도 균일성이 향상되면 에너지를 절약할 수 있을 뿐만 아니라 부품 품질과 일관성도 향상됩니다.

비용 고려 사항

제조업체에게 비용은 여전히 ​​중요한 요소입니다. 소결 경화는 추가적인 취급, 세척 및 열처리 단계를 없애 인건비와 운영비를 절감합니다. 에너지 소비 감소는 곧 공공 서비스 비용 절감으로 이어집니다. 간소화된 작업 흐름은 가동 중단 시간과 유지보수 필요성을 최소화합니다.

기존 소결 방식은 추가 공정 단계, 에너지 사용량 증가, 그리고 열처리 아웃소싱 가능성으로 인해 비용이 더 많이 발생하는 경우가 많습니다. 이러한 요인들은 특히 대량 생산 시 부품당 총비용을 증가시킬 수 있습니다. 효율성을 최적화하고 비용을 절감하려는 기업에게는 소결 경화가 더 매력적인 선택이 될 수 있습니다.

환경 영향

제조업체들은 소결 경화와 기존 소결 중 어떤 것을 선택할 때 환경 영향을 점점 더 고려하고 있습니다. 각 공정은 에너지 소비, 배출량, 그리고 폐기물 발생에 고유한 방식으로 영향을 미칩니다.

소결 경화는 더욱 지속 가능한 접근 방식을 제공합니다. 소결과 경화를 한 단계로 결합함으로써 총 에너지 사용량을 절감할 수 있습니다. 에너지 소비 감소는 발전으로 인한 온실가스 배출량 감소를 의미합니다. 또한, 이 공정은 유해 폐기물을 발생시키고 추가 세척이 필요한 오일 퀜칭(급냉) 과정을 없애줍니다. 결과적으로 제조업체는 폐수 발생량을 줄이고 오염된 오일을 폐기할 필요가 없습니다.

반면, 기존 소결 공정은 여러 번의 가열 사이클과 추가적인 세척 단계를 거칩니다. 이러한 추가 단계는 전기 및 연료 사용량을 증가시킵니다. 기존 경화 공정에서 흔히 사용되는 오일 퀜칭은 기름성 잔류물과 배출물을 생성합니다. 시설에서는 환경 피해를 방지하기 위해 이러한 폐기물을 신중하게 관리해야 합니다. 또한, 반복적인 가열 및 냉각 과정으로 인해 이산화탄소 배출량이 증가합니다.

두 가지 프로세스를 비교하면 주요 환경적 차이점이 드러납니다.

측면	소결 경화	기존 소결
에너지 소비	낮추다	더 높은
온실가스 배출량	줄인	증가
유해 폐기물	최소	상당한 (기름성 폐기물)
물 사용	낮추다	더 높음(청소 필요)

팁: 보다 친환경적인 제조를 목표로 하는 회사는 지속 가능성 목표를 충족하고 규제 위험을 줄이기 위해 소결 경화를 선택하는 경우가 많습니다.

소결 경화 vs. 기존 소결은 공정 선택이 기업의 환경 발자국에 어떻게 영향을 미치는지 보여줍니다. 이러한 영향을 이해함으로써 제조업체는 경제적, 생태적 우선순위에 맞춰 생산을 조정할 수 있습니다.

성능 및 애플리케이션 고려 사항

기계적 강도 및 경도

기계적 강도와 경도는 까다로운 응용 분야에 사용되는 분말 금속 부품의 적합성을 결정합니다. 소결 경화는 마르텐사이트 미세 구조를 생성하여 기존 소결에 비해 경도와 강도를 모두 향상시킵니다. 그러나 최적화된 기존 소결 또한 놀라운 결과를 제공할 수 있습니다. 예를 들어, 더 긴 소결 시간과 더 높은 온도로 처리된 17-4 PH 부품은 표준 문헌 값 대비 상대 밀도가 5% 증가하고, 비커스 경도가 40% 상승하며, 압축 항복 강도가 10% 향상됩니다. 이러한 향상은 더 매끈한 결정립계와 최대 98%에 달하는 더 높은 밀도에서 비롯됩니다. 소결 경화는 고경도에 대한 직접적인 경로를 제공하지만, 기존 소결 매개변수를 신중하게 제어하면 강하고 내구성 있는 부품을 얻을 수 있습니다.

마모 및 피로 저항성

내마모성과 내피로성은 소결 부품의 수명에 중요한 역할을 합니다. 소결 경화강은 급속 냉각 시 마르텐사이트 조직을 형성하여 경도와 강도를 향상시킵니다. 주요 사항은 다음과 같습니다.

• 소결 경화는 합금강에 마르텐사이트를 형성하는 냉각 속도에 의존하여 마모 및 피로 저항성을 높입니다.
• 합금을 선택하면 적당한 냉각 속도에서도 마르텐사이트가 형성됩니다.
• 피로 성능은 기공률과 소결 온도에 따라 달라지며, 온도가 높고 기공이 구형일수록 피로 강도가 향상됩니다.
• 소결 경화 부품은 일반적으로 미세 구조가 더 조밀하고 기공률이 낮아 피로 저항성이 뛰어납니다.
• 질화와 같은 표면 처리는 특히 소결 경화된 부품의 내마모성을 더욱 증가시킵니다.
• 더 큰 기공은 때때로 마모 파편을 가두어 보호층을 형성하여 마모 저항성을 강화합니다.

공정 제어와 합금 선택은 소결 경화 부품과 기존 소결 부품 모두의 마모 및 피로 성능에 직접적인 영향을 미칩니다.

치수 정확도 및 일관성

치수 정확도와 일관성은 대량 생산에 필수적입니다. 소결 부품은 종종 체적 수축을 경험하며, 축에 따라 약간의 차이가 있습니다. 예를 들어 순수 구리의 경우 X축 13.2%, Y축 13.4%, Z축 13.8%입니다. 이러한 차이는 중력과 공정 역학에서 발생합니다. 분말 야금 소결은 일반적으로 소결 후 약 ±0.3% 또는 IT 8-9의 엄격한 공차를 달성하며, 사이징 후 추가적인 개선이 가능합니다. 안정적인 툴링과 통계적 공정 제어는 높은 반복성을 보장하여 대량 생산을 지원합니다. 금속 사출 성형관련 공정인 은 더욱 엄격한 공차를 달성하여 일관된 결과를 제공하는 복잡한 설계를 가능하게 합니다. 제조업체는 완제품의 정확성과 신뢰성을 유지하기 위해 방향성 수축과 공정 변수를 고려해야 합니다.

일반적인 사용 사례

제조업체는 각 용도의 특정 요구 사항에 따라 소결 경화 또는 일반 소결 방식을 선택합니다. 선택은 필요한 경도, 내마모성, 치수 안정성, 비용 효율성 등의 요인에 따라 달라집니다. 다음 표는 일반적인 산업 용도, 권장 재료, 그리고 공정 선택에 영향을 미치는 성능 요건을 요약한 것입니다.

산업용 응용 분야	추천 자료	핵심 성과 요구 사항	재료/공정 선택 이유
변속 기어	철-2%Cu-0.8%C	경도(25-35 HRC), 인장 강도(500-650 MPa), 내마모성	구리는 강도를 높이고 탄소는 경도를 제공하며 비용과 내구성의 균형을 맞춥니다.
밸브 가이드	Cu-10%Sn-10%Pb	열전도도(40~60W/m·K), 우수한 내마모성, 자가 윤활성	청동 성분은 열을 전달하고 마모를 줄이며, 납은 기계 가공성을 향상시킵니다.
커넥팅로드	철-2%니켈-0.5%몰리브덴-0.5%C	피로강도(300~380MPa), 내충격성	니켈과 몰리브덴은 동적 환경에서 반복 하중에 대한 피로 강도를 향상시킵니다.
ABS 센서 링	철-3%Si	높은 투자율, 낮은 보자력, 온도 안정성	실리콘 함량은 ABS 센서 정확도에 중요한 정밀한 자기적 특성을 제공합니다.
오일 펌프 기어	Fe-2%Cu-0.8%C + 오일 함침	오일 유지력(15-20%), 내마모성, 치수 안정성	다공성은 자체 윤활을 위한 오일 함침을 허용하고 구리는 강도를 향상시킵니다.
유압 밸브 시트	316L 스테인리스 스틸 (HIP 포함)	내식성, 경도(25-30 HRC), 압력 정격(최대 40 MPa)	오스테나이트계 스테인리스강은 부식에 강하고, HIP는 압력 응용 분야에 적합한 재료를 밀도 있게 만듭니다.
중부하 베어링	Cu-10%Sn + 25% 다공성(오일 충전)	부하 용량(10-15 MPa), PV 제한(3.5 MPa·m/s), 작동 온도(최대 150°C)	제어된 다공성은 윤활을 위해 오일을 저장하고 청동 매트릭스는 강도와 샤프트 호환성을 제공합니다.
필터 요소	30-40% 기공률을 지닌 316L 스테인리스 스틸	조절 가능한 기공 크기(5-100μm), 유량(20-200L/min/m²), 내식성	제어된 다공성으로 맞춤형 여과가 가능하며 스테인리스 스틸은 부식성 유체와 고온에 강합니다.
구조용 브래킷	Fe-2%Cu-0.8%C + 증기 처리	인장강도(450-550MPa), 내식성, 피로한도(200-250MPa)	증기 처리로 보호 산화막이 형성되고, 구리는 구조적 사용에 대한 강도를 향상시킵니다.

엔지니어들은 변속기 기어와 커넥팅 로드에 소결 경화를 자주 선택합니다. 이러한 부품은 자동차 시스템의 지속적인 응력을 견뎌내기 위해 높은 경도와 피로 강도가 요구됩니다. 소결 경화는 필요한 마르텐사이트 조직을 형성하여 내구성을 향상시키고 2차 처리의 필요성을 줄입니다.

밸브 가이드, 고하중 베어링, 필터 엘리먼트와 같은 부품에는 기존 소결 방식이 여전히 선호됩니다. 이러한 응용 분야에서는 제어된 기공률 덕분에 자가 윤활 또는 정밀 여과가 가능합니다. 스테인리스강과 청동 합금은 내식성과 열 안정성을 제공하여 혹독한 환경에 적합합니다.

팁: 올바른 공정을 선택하면 각 구성품이 고유한 성능 요구 사항을 충족할 수 있습니다. 즉, 강도 극대화, 내마모성 향상, 정밀한 치수 허용 오차 달성 등이 가능합니다.

소결 경화 vs. 기존 소결 선택

소결 경화를 위한 응용 시나리오

엔지니어들은 종종 다음을 선택합니다. 소결 경화 고강도, 내마모성, 치수 안정성이 요구되는 부품에 적합합니다. 자동차 변속기 기어, 캠축 스프로킷, 커넥팅 로드는 이 공정의 이점을 누릴 수 있습니다. 이러한 부품은 고하중에서 작동하며 내구성을 위해 마르텐사이트 미세 구조가 필요합니다. 소결 경화는 대량 생산 환경에도 적합합니다. 제조업체는 소결 단계에 경화 공정을 통합하여 사이클 시간과 에너지 비용을 절감할 수 있습니다. 이 공정은 니켈, 몰리브덴, 크롬과 같은 원소를 함유한 사전 합금 분말에 가장 적합합니다.

팁: 소결 경화는 생산을 간소화하고 부품 성능을 개선하고자 하는 산업에 경쟁 우위를 제공합니다.

기존 소결이 선호되는 경우

기존 소결은 제어된 기공률, 복잡한 형상 또는 2차 가공이 필요한 부품에 여전히 선호되는 방법입니다. 밸브 가이드, 부싱, 필터 엘리먼트 등이 이 방법을 자주 사용합니다. 이러한 부품은 윤활 또는 여과를 위해 기공률을 조절할 수 있다는 장점이 있습니다. 또한 기존 소결은 스테인리스강과 청동을 포함한 더 다양한 소재를 사용할 수 있도록 합니다. 제조업체는 부품에 극한의 경도가 필요하지 않거나 침투 또는 사이징과 같은 소결 후 처리가 필요한 경우 이 공정을 선택합니다.

간단한 비교:

대본	선호되는 프로세스
높은 경도, 높은 볼륨	소결 경화
제어된 다공성, 복잡한 모양	기존 소결

제조업체 및 장비 요구 사항

소결 경화에는 급속 냉각 구역과 정밀한 분위기 제어 기능을 갖춘 첨단 용광로가 필요합니다. 제조업체는 더 높은 냉각 속도를 처리하고 균일한 온도를 유지할 수 있는 장비에 투자해야 합니다. 또한 경화성이 높은 분말을 사용해야 합니다. 기존 소결은 표준 용광로를 사용하며 더 광범위한 재료를 지원합니다. 이 공정은 자본 투자가 제한적이거나 다양한 유형의 부품을 생산하는 시설에 적합합니다. 기업은 소결 경화와 기존 소결 중 어떤 방법을 선택할지 결정할 때 생산 목표, 장비 성능, 그리고 필요한 재료를 평가해야 합니다.

최종 사용 및 품질 요구 사항

최종 사용 요건과 품질 기준은 소결 경화와 기존 소결 중 어떤 것을 선택할지 결정하는 데 결정적인 역할을 합니다. 제조업체는 공정을 선택하기 전에 각 부품의 최종 용도를 평가해야 합니다. 소결 경화는 고강도, 탁월한 경도, 그리고 뛰어난 피로 저항성을 요구하는 산업에 적합합니다. 자동차 변속기 기어, 캠샤프트 스프로킷, 그리고 기타 고성능 부품은 이러한 향상된 특성을 요구하는 경우가 많습니다. 소결 경화는 소결과 열처리를 단일 단계로 통합하여 이러한 결과를 달성합니다. 이러한 통합은 2차 가공의 필요성을 없애 생산 효율을 높이고 비용을 절감합니다.

기존 소결 방식은 적절한 기계적 특성이 적용 분야의 요구를 충족하면서도 비용이 저렴한 부품에 여전히 강력한 선택입니다. 많은 구조 부품, 부싱, 필터 요소는 소결 경화 방식처럼 극한의 경도나 인장 강도를 필요로 하지 않습니다. 이러한 부품은 기존 소결 방식의 유연성 덕분에 더욱 다양한 소재와 맞춤형 기공률을 사용할 수 있습니다. 제조업체는 최종 용도의 특정 품질 요구 사항에 맞춰 공정을 조정하여 비용과 성능을 최적화할 수 있습니다.

고성능 애플리케이션은 엄격한 품질 기준을 요구합니다. 소결 경화 및 초고온 소결은 향상된 인장 강도, 피로 저항성, 그리고 경도를 제공합니다. 이러한 특성은 고하중이나 지속적인 응력에 노출되는 부품에 매우 중요합니다.

프로세스 선택을 위한 주요 고려 사항은 다음과 같습니다.

• 인장강도, 경도, 피로저항성 등의 기계적 특성이 요구됩니다.
• 생산 효율성과 처리 단계를 최소화해야 할 필요성.
• 비용 제약과 자재 가용성.
• 다공성, 내식성 또는 가공성과 같은 용도별 요구 사항.

최종 용도 및 품질 요구 사항을 신중하게 평가하면 각 부품이 의도된 기능을 충족하는 동시에 제조 효율성과 비용을 최적화할 수 있습니다. 공정 선택을 적용 분야의 요구 사항에 맞춰 조정하는 제조업체는 지속적으로 더 나은 제품 성능과 고객 만족도를 달성합니다.

---

제조업체는 소결 공정을 선택할 때 중요한 선택에 직면합니다. 최근 연구에 따르면 첨단 합금 설계 및 공정 제어를 통해 더 짧은 시간에 더 높은 밀도와 더 나은 기계적 특성을 달성할 수 있습니다. 최적의 공정을 선택하기 위해 팀은 재료 가격뿐만 아니라 기술적 역량, 품질 시스템, 그리고 총비용을 고려해야 합니다. 또한 공정이 생산 목표를 달성하는지 확인하기 위해 처리량 및 사이클 시간과 같은 주요 지표를 추적해야 합니다. 업계 지침을 준수하고 탄탄한 공급업체 관계를 구축함으로써 기업은 특정 성능, 비용 및 응용 분야 요구 사항에 맞춰 공정을 선택할 수 있습니다.

자주 묻는 질문

소결 경화가 기존 소결에 비해 갖는 주요 장점은 무엇입니까?

소결 경화 소결 및 경화를 한 단계로 결합합니다. 이러한 통합은 에너지 사용량을 줄이고, 생산 시간을 단축하며, 치수 정확도를 향상시킵니다. 제조업체는 우수한 강도와 경도가 요구되는 대량 생산 부품에 이 방법을 자주 선택합니다.

모든 분말 금속 부품에 소결 경화를 사용할 수 있나요?

모든 부품이 소결 경화에 적합한 것은 아닙니다. 이 공정은 급속 냉각 시 마르텐사이트를 형성하는 특정 합금에 가장 적합합니다. 기공률 조절이 필요하거나 경화가 불가능한 소재로 제작된 부품은 일반적으로 기존 소결이 필요합니다.

소결 경화가 부품 비용에 영향을 미칩니까?

소결 경화는 전체 부품 비용을 절감하는 데 도움이 되는 경우가 많습니다. 별도의 열처리가 필요 없고, 노동력도 줄고, 에너지도 절약됩니다. 하지만 첨단 용광로와 고경도 분말에 대한 투자가 필요할 수 있습니다.

어떤 산업이 소결 경화로부터 가장 큰 혜택을 볼 수 있을까?

자동차, 산업용 기계, 전동 공구 제조업체가 가장 큰 혜택을 받습니다. 이러한 산업에는 대량 생산이 가능한 고강도, 내마모성 부품이 필요합니다.

기존 소결은 어떻게 복잡한 모양을 지원합니까?

기음기존 소결 설계 유연성이 더욱 향상됩니다. 제조업체는 맞춤형 다공성과 복잡한 형상을 가진 부품을 제작할 수 있습니다. 이 공정은 가공이나 침투와 같은 2차 작업을 지원합니다.
